Cómo Instalar un Minidock

📝 Introducción:

Esta guía explica cómo instalar un Minidock correctamente en andenes de carga bajo condiciones típicas. Aplica tanto para Minidock GURUTICS como para equipos equivalentes de otras marcas.

Antes de iniciar, es importante seleccionar la capacidad de carga correcta del Minidock según el tipo de operación de tu andén. Gurutics ofrece Minidock de 20,000 libras para cargas estándar y Minidock de 30,000 libras para cargas pesadas.

Algunos andenes pueden requerir criterios adicionales o refuerzos específicos según sus características. Los materiales y herramientas se mencionan dentro de cada paso del procedimiento. El instalador debe utilizar equipo de protección personal adecuado durante todo el proceso 🦺 .

Para la instalación, el andén debe contar con un borde metálico firme y nivelado, donde se realizará la soldadura del Minidock.

1. Métodos para preparar el borde del andén

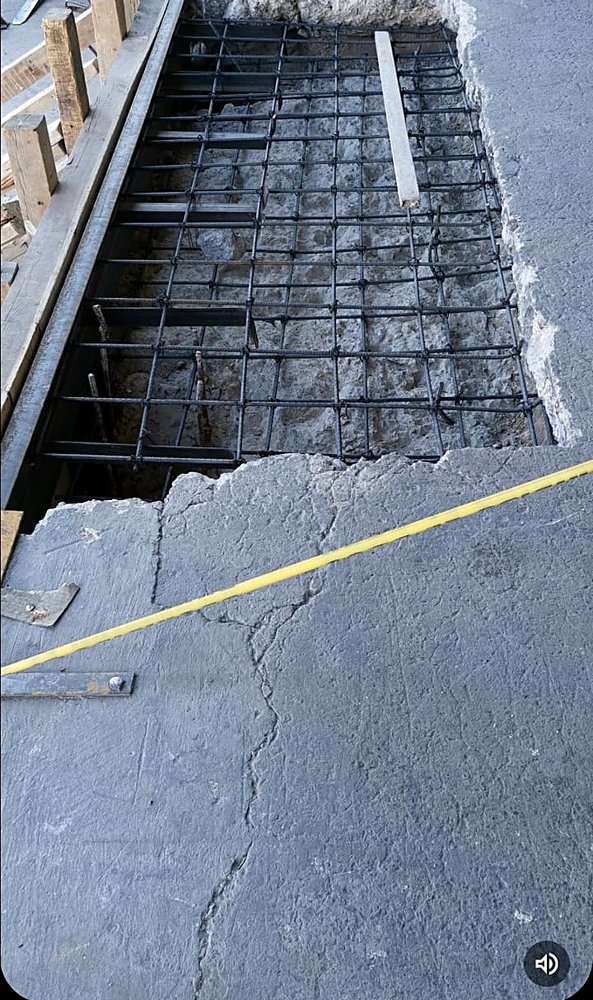

1.1 Método 1 — Canal U ahogado en el concreto

Consiste en integrar al concreto un canal de acero, que funcionará como borde metálico estructural para soldar directamente el Minidock.

Este método es ideal para andenes en construcción, o aquellos en uso, donde se cuenta con mayor tiempo de espera y se busca la máxima resistencia.

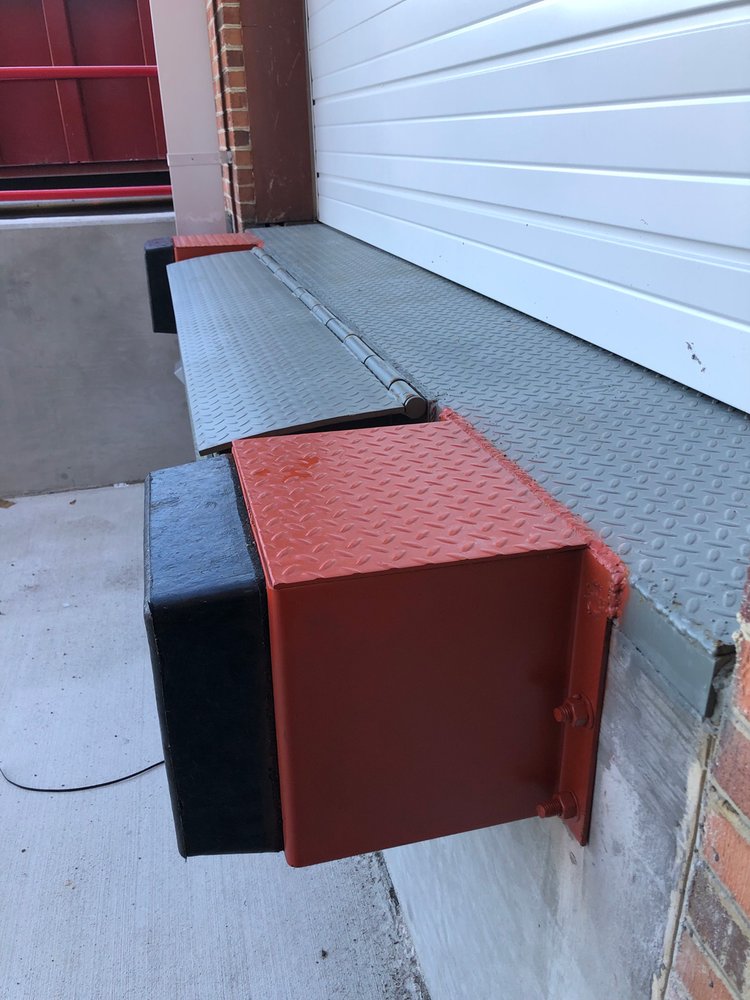

​1.2 Método 2 — Ángulo de placa de acero

Un ángulo de placa de acero, preferiblemente antiderrapante, se fija mediante taquetes expansivos y soldadura de tapón, creando el borde metálico donde se soldará el Minidock.

Este método es recomendados para andenes ya construidos, donde no se realizó preparación previa y se desea una instalación más ágil.

2. Instalación del borde metálico

2.1 Instalación del Canal U (Método 1)

Dimensiones típicas  recomendadas del canal U de acero:

• Se recomienda un Canal CPS de 8" (peralte), calibre de 11.5 lb/ft (17.11 kg/m), con patín de 2.26" de ancho — perfil estructural estándar disponible comercialmente en México bajo la designación Canal CPS 8". Largo del canal 106".

1. Trazar y preparar la cimbra del borde del andén conforme al proyecto, dejando el hueco para alojar el canal U. En andenes ya construidos, excavar un área de 110" de largo × 60" de ancho × 6" a 8" de profundidad — el ancho no es sólo por el canal, sino para alojar el armado de varilla que le da la resistencia estructural al concreto nuevo.
2. Soldar  patas de anclaje en forma de  x a la cara posterior del canal, cada 10". Medidas de cada pata: 1/4" x 1-1/2" x 11"
3. Colocar el canal U en su posición definitiva, alineado con el nivel de piso terminado del andén.
4. Fijar el canal U al armado de varilla, mediante soldadura a las patas en forma de x, que ya tiene nuestro canal, para que no se desplace durante el colado.
5. Verificar nivel, escuadría y altura del canal antes de colar el concreto.Colar el concreto y vibrar para eliminar burbujas, evitando huecos bajo el canal.
6. Dejar curar el concreto el tiempo indicado antes de retirar la cimbra.
7. Limpiar el canal U de residuos de concreto, dejándolo expuesto y nivelado para recibir la soldadura del Minidock.

​

2.2 Instalación del Ángulo de placa (Método 2)

Dimensiones típicas recomendadas del ángulo:

• Ángulo doblado de 24" x 24" x 120" —  a partir de una placa de acero antiderrapante de 1/2".
• Taquete expansivo de 3/4", largo según el espesor de la losa existente (verificar antes de perforar, sin exceder 2/3 del espesor de la losa; mínimo 4-6 diámetros, 3"-4.5" para taquete de 3/4").

1. Preparar el borde del andén, rebajando irregularidades hasta obtener una superficie nivelada. Verificar el espesor de la losa existente para definir el largo correcto del taquete (sin exceder 2/3 del espesor).
2. Perforar el ángulo cada 12", colocarlo en posición y usar los barrenos como guía para perforar el concreto (12" > mínimo de 7.5" requerido para taquetes de 3/4", según regla de 10 diámetros de separación).
3. Instalar taquetes expansivos, apretar firmemente con llave de torque (no usar llave de impacto, ya que puede dañar el mecanismo de expansión) y cortar tornillos al ras.
4. Realizar soldadura de tapón en cada barreno y pulir hasta dejar la superficie completamente lisa.

3. Procedimiento general para instalar el Minidock

1.Verificar el borde metálico: Confirmar que el canal U o el ángulo estén firmes, nivelados y limpios.

2. Presentar y centrar el Minidock: Colocar el Minidock con montacargas o pluma hidráulica, centrarlo respecto al vano del andén y verificar nivelación.

3. Fijar el Minidock: Aplicar cordones preliminares y posteriormente cordones definitivos de soldadura.

Parámetros recomendados:

• Electrodo 7018
• Cordones de 4"
• Separación de 12"
• Refuerzo con taquetes expansivos si se considera necesario

4. Instalar topes de andén: Colocar los topes a cada lado del Minidock, alineados y simétricos. Soldarlos al ángulo de placa o al canal U, según el método utilizado — se recomienda el Tope Laminado para Minidock con Base Metálica.

5. Prueba funcional:

1. Aplicar una carga aproximada de 150 kg sobre el Minidock como verificación preliminar; confirmar ausencia de vibraciones o desplazamientos.
2. Realizar la prueba de operación real: pasar un montacargas cargado cuyo peso combinado (montacargas + tarima) no exceda los 8,000 lb, respetando el factor de impacto dinámico de 2.5 sobre la capacidad estática nominal de 20,000 lb.
3. Retirar la carga por completo entre cada paso de prueba.
4. Confirmar ausencia de vibraciones, desplazamientos o deformación visible en el ángulo/canal y en la soldadura.
5. Pasar un patín manual para verificar una transición adecuada.
6. Aplicar una carga aproximada de 150 kg sobre el Minidock como verificación preliminar; confirmar ausencia de vibraciones o desplazamientos.
7. Realizar una prueba de carga con un montacargas cargado (simulando condiciones reales de operación), sin exceder la capacidad nominal de 20,000 lb.
8. Confirmar ausencia de vibraciones, desplazamientos o deformación del ángulo/canal.
9. Pasar un patín manual para verificar una transición adecuada.

🏁 Conclusión

Seguir este procedimiento permite instalar un Minidock de forma segura, correcta y funcional en la mayoría de los andenes de carga. Varias medidas (espesor de losa, largo de taquetes, capacidad de carga dinámica) deben verificarse según las condiciones reales de cada sitio. Para condiciones especiales, se recomienda aplicar criterio técnico adicional o consultar con un ingeniero estructural.

Nota: si buscas completar el cierre del andén, un Sello de Andén evita pérdidas de temperatura, polvo y humedad entre el tráiler y la puerta.

Guía técnica desarrollada por GURUTICS ✅
